Звуковые сигнализаторы
Приведем два типичных примера изготовления самодельных сигнализаторов поклевки для фидера из подручных материалов.
- Пробка для винной бутылки. Пробка свободно скользит по оснастке при забросе и подмотке, не повреждает бланк удилища при резкой поклевке, подсечке и не мешает в условиях интенсивного клева.
- Алюминиевая фольга от шоколада. Надо свернуть один лист несколько раз в ленту шириной в 2 см и обмотать вокруг лески – получится простой и эффективный сторожок.
Описанные сторожки просты и могут быть быстро изготовлены прямо на рыбалке.
Какие вообще существуют сигнализаторы для фидера и донки, читайте здесь.
Чтобы изготовить электронный сигнализатор поклевки для фидера, нужно иметь минимальные навыки сборки электронных устройств. Рекомендуем такую схему устройства.
У каждого рыбака для определения клева есть глаза, уши и руки. Механический сигнализатор призван за счет своего принципа действия, сообщить через визуальный, акустический или тактильный контакт начало поклевки.
Механические визуальные сигнализаторы
Кивок. Самые простые устройства – это нам знакомый поплавок или кончик удилища (кивок).
Эти виды сигнализаторов знакомы каждому. Как сделать поплавок и кивок самому, или какой купить, знает каждый рыбак.
Трубочка из фольги. Также, есть немного другие сигнализаторы, которые основываются по принципу действия на колебании лески.
Самый простой визуальный — это трубочка из фольги. 1
Берем алюминиевую фольгу, сворачиваем трубочку. 2
После трубку надеваем на основную леску. 3
Продевать леску нужно между катушкой и первым кольцом на удилище – образуется провис лески в этом месте. Как начинается поклевка – провис лески уменьшается, мы понимаем, что рыба начала захватывать приманку.
Алюминиевая фольга хороша тем что, переливается на солнце (хорошо видно ее движение), а также шуршит во время подпрыгивания. Недостаток — при ветре бесполезна (причина – легкость материала).
Механические акустические сигнализаторы
Правильный колокольчик. Поговорим о простом акустическом сигнализаторе – это колокольчики. Наша конструкция значительно лучше покупных бубенчиков, так как колокольчик во время подсечки слетает со снасти и не мешает вываживанию.
- Покупаем колокольчик, снимаем все, что на нем висит.
- Ищем резиновый шланг около трех сантиметров в диаметре. Обращаем внимание в поиске на то, чтобы стенки его были тонкими.
- На шланге отмеряем кусочек в полтора сантиметра в длину.
- Отрезаем отмерянное колечко, и смотрим, какую форму оно имеет. Если круг, то разрезаем вдоль с одной стороны где угодно, а вот если овал, то делаем разрез на одной из вытянутых сторон.
- Теперь нам нужны две гайки и болт. Размер болта такой, чтобы прошел в ушко колокольчика.
- Теперь надо в одном конце разрезанного резинового колечка проделать отверстие равное диаметру болта (лучше просверлить на малых оборотах).
- Продеваем болт в отверстие в резиновом колечке (шляпкой внутрь кольца). Получится крючок из резинового кольца, с одной стороны которого выступает болт.
- На болт надеваем затягивающейся петлей кусок толстой лески длиной в метр.
- Затягиваем петлю.
- Теперь надеваем колокольчик, прижимаем все вместе и затягиваем гайкой, потом накручиваем вторую гайку для того что бы законтрить первую.
У нас получился колокольчик с резиновым крючком. Вешаем на леску ближе к кончику удилища.
При подсечке колокольчик может слетать – чтобы не потерять его, свободный конец лески на нашей конструкции привязываем к колышку в земле. Данная конструкция намного лучше дешевых бубенчиков, которые продаются в магазинах.
Так как сигнализатор слетает с удилища. Вы не нервируете ни себя, ни рядом стоящих рыболовов.
А также не спугиваете рыбу.
Электронные сигнализаторы
Задумавшись о сигнализаторе и оценив его преимущество – хочется от него большего. Механический сигнализатор требует обязательного контроля со стороны рыбака за его срабатыванием, то есть нахождение все время возле удилищ.
А если хочется большего? Отойти по естественным нуждам, приготовить пищу, просто расслабиться и размять ноги, тут на помощь приходит электронный сигнализатор. Он не требует постоянного присутствия возле удилища и сообщит о поклевке визуальным (лампочкой) или звуковым сигналом.
В продаже их достаточное количество типов, видов и моделей.
Разделить можно условно на типы:• визуальные• звуковые• комбинированныеПринцип действия так же прост – леска проходит сквозь прорезь, в прорези маленькая катушка, при ее движении срабатывает сигнал. Итак, мы описали примитивные механические сигнализаторы и рассказали вкратце о фабричных электронных, какие продаются в магазине.
Теперь расскажем, как сделать более-менее простую конструкцию механического сигнализатора, а также как самому собрать электронный.
Устройство и изготовление простого бокового механического сигнализатора

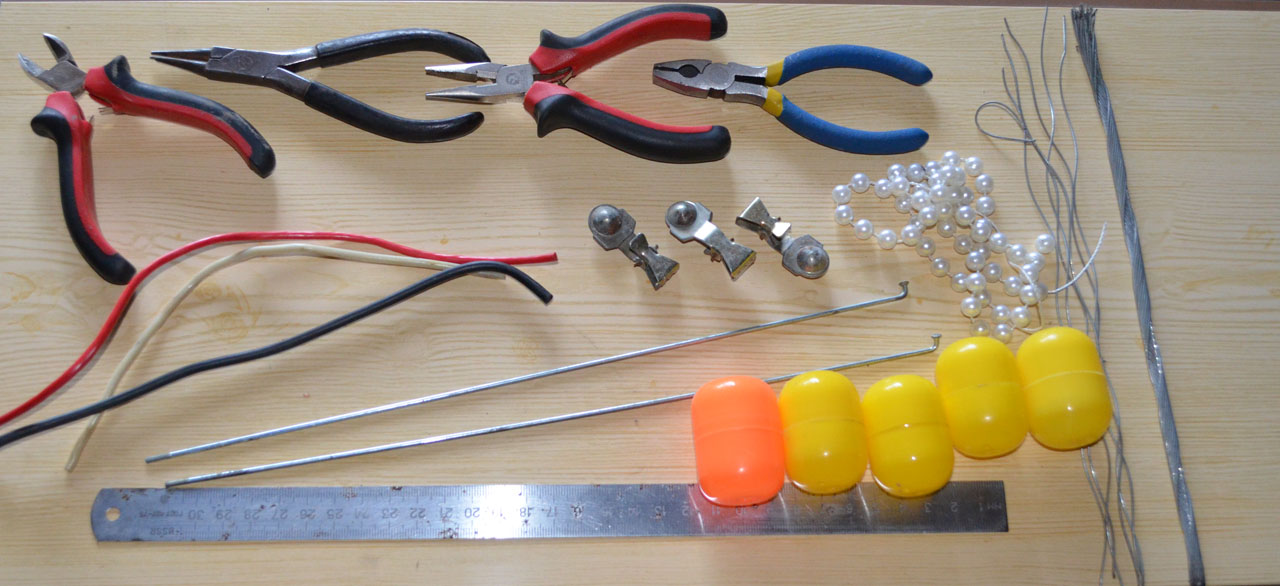

Нам потребуются следующие комплектующие:• Крепеж-защелка для ПВХ труб (используется для крепления в стену, потолок или пол, в него защелкивается сама труба). • Сталистая (упругая) проволока длиной в 20 см.
и диаметром 0,8 – 1 мм. • Нитка капроновая, водостойкий клей, любая краска для металла «ядовито-яркого» цвета (краску можно купить в баллончиках) или самоклеющаяся пленка яркого цвета.
• Стержень или трубочка (направляющая) длиной 8-10 см. Диаметр трубочки такой – чтобы туго войти в боковое отверстие для держателя ПВХ труб..
Вариант 1. Простая схема электронного сигнализатора
Датчик натяжения лески выполняется из контактной группы от реле РПУ-2. Важно только настроить, чтобы разжимания реле происходило при малейшем движении лески, но это делается очень легко во время сборки.
Вариант 2. Простая схема ждущего звукового и светового сигнализатора
Очень простая схема. Датчик основан на все том же реле РПУ-2 или любом другом его аналоге. Леска заводится за датчик и разъем SA1 замыкается вручную. Как только произойдет натяжение лески при поклевки — она пройдет через датчик и цепь позволит динамику сигнализировать о поклевке. Также можно параллельно поставить и светодиод, для светосигнализации.
Вариант 3. Электронный сигнализатор из брелка с мелодией
Очень простая схема и не требует дополнительного описания. По-прежнему используется реле РПУ-2 или его аналог.
Вариант 4. Более сложная схема ждущего сигнализатора поклевки
Сегодняшний рынок рыболовных снастей вбирает в себя огромный спектр приспособлений и механизмов. Но многие рыболовы отдают своё предпочтение приспособлениям, сделанным собственноручно.
Поплавки
Звуковые сигнализаторы, в отличие от визуальных, свидетельствуют о поклевке еще и при помощи звука, что делает их использование более удобным.
Как изготавливается сигнализатор из колокольчика
Сигнализатор из колокольчика считается наиболее примитивным. Для этого нужно выбрать пружинистый материал, длина которого может быть до 20 см.
На одном конце пружины закрепляется кусочек древесной полоски, на другой открытый крючок, с наличием диаметра в 1 мм. Предусмотрено закрепление полоски в области крепления пропускающего кольца.
В процессе применения, сигнализатор должно вставляться пластиной в крепление пропускающего кольца. При этом, свободный конец одевается на основную леску проволочным крючком в изогнутом виде.
При поклёвке, вызывается движение свободного кольца сигнализатора. Колокольчик надевается на свободный конец сигнализатора.
Преимущественной стороной колокольчиков заключается в полном отсутствии реагирования на ветер. При сигнализации в действие приводится всё удилище, что не может быть не замеченным рыболовом.
Механизм работы
Боковой сигнализатор представляется в виде конструкции изготовления кивка. Сходство заключается в наличии пружины, которая и составляет его основу. Прикрепляется так же к бланку фидера. Отличительной чертой является размещение устройства между первичным кольцом фидера и катушкой.
Её длина определена в 15 см. Часть фидера расположенная с противоположной стороны оснащается крючком, на которую, предусмотрена укладывание лески после совершения заброса. В установке сигнализатора, угол расположения должна составлять 90 градусов. Если есть поклёв, то совершается натягивание лески и таким образом ставит сигнализатор на параллельную фидеру.
Как изготавливается
Для изготовления потребуется трубочка из металлического материала, длинна которой, должна составлять до 5 см. а, диаметр 2-3 мм. Сигнализатор укрепляется на бланке фидера, с учётом расстояния до 15 см. от катушки. Далее берётся пружина, длина которой должна достигать 20 см.
Далее, с одного конца нужно изгибать пружину на 90 градусов для укрепления её на трубку. Второй конец приводится в форму крючка, с учётом длины изгибов до 1 см. После того как установка совершена, леска оттягивается и вставляется на крючок сигнализатора.
Важно: Нужно обратить на то, чтобы сигнализатор был изготовлён из менее жёсткого материала. При жёстком материале чувствительность сигнализатора уменьшается.
Принцип работы
Электронный сигнализатор поклёвки, устанавливаемый на фидер, это устройство, при котором воспроизводится действие размыкания и замыканий электрической цепи, посредством фидерной лески при поклёве. В наличии сигнализатора существует и звуковое и световое предупредительное сопровождение.
Для изготовления сигнализатора потребуется корпус, который может состоять из пластмассовой коробки. Работу индикатора сигнализатора может выполнять светодиод, который будет крепиться на корпусе.
Звуковой капсюль прикрепляется к стенке внутри корпуса, плотно прилегающим образом. Также и батарейка устанавливается во внутренней части корпуса.
Нужно также поместить уголок, в которой будет крепиться пружина одним концом. Далее, маленькое колечко должно крепиться в верхней части пружины.
Нужно учесть прикрепление куска добавочной лески, которая будет крепиться одним концом к колечку на пружине, свободная часть которой выводится наружу через отверстие на корпусе устроившийся напротив колечка.
В свободную часть лески прикрепляется прищепка, которая будет располагаться с наружной стороны корпуса. Электронные детали сигнализатора будут располагаться внутри корпуса.
Геркон крепится на свободном краю пружины, которая должна зафиксироваться нитками. Магнит, закреплённый на металлическую пластину, крепится на боковой стенке корпуса и располагается со стороны геркона, что способствует её передвижению в сторону магнита.
Сигнализатор, при его эксплуатации, должен крепиться к стержню. Прищепку нужно зацеплять за основную леску. При натягивании лески, приводится механизм действия, в итоге которого геркон начнёт приближаться к магниту, в итоге чего сигнализатор срабатывает. При этом электрическая цепь заработает, что способствует зажжению лампочки и действию звукового капсюля.
Существует очень много видов данного устройства самодельного варианта. У каждого опытного рыбака он свой.
Большинство рыбаков для определения поклевок останавливаются на визуальных сигнализаторах.
Если у человека музыкальный слух, то он сможет с легкостью определить то, какая именно удочка сработала при помощи колокольчика. Они легко делаются самостоятельно. Для этого понадобится кусок трубы из металла, куда внутрь помещается язычок, для которого подойдет болтик или гайка. Крепление здесь тоже будет очень простое. Для этого отлично послужит бельевая прищепка.
Отдельно стоит выделить правильный колокольчик, который отличается фиксацией на фидере. Выделяется два способа крепления.
- Любой бытовой зажим является простым и эффективным методом.
- Соединение проволоки с крючком — самый надежный вариант.
Звуковой сигнализатор поклевки своими руками легко можно сделать с помощью колокольчика. Такой вариант будет самым элементарным. Колокольчики имеют различную тональность и вибрацию.
Механические сигнализаторы делятся на несколько видов:
- чувствительный кивок;
- обезьянка;
- свингер.
Метод сооружения кивка был описан выше. Это может быть кончик удилища или же поплавок. Его принцип работы достаточно простой. Так, когда леска натягивается, то кивок начинает сгибаться.
Обезьянка имеет вид грузика. Его крепят тоже на леску, и располагается он среди катушки и входного кольца удилища. Грузик образовывает провис в леске. Рыба начинает клевать и провис этот постепенно уменьшается, из-за чего обезьянка перемещается.
Свингер имеет вид небольшой головки из пластмассы с зажимом. Его фиксируют на рычаге с грузиком. Таким образом, механические устройства очень простые, поэтому их так легко сделать своими руками.
Так, леску надо провести сквозь специальное отверстие в соответственном устройстве, где находится колесико. Оно будет проворачиваться и сигнализировать при натягивании лески. Сигнал рыбак получит в виде звука, вибрации и света.
Почему сегодня именно такие модели пользуются спросом? Дело в том, что от механического орудия отойти нельзя, поскольку можно пропустить необходимый момент. Однако не всегда есть возможность постоянно наблюдать за удилищем. С этим отлично справится электрический маячок.
Он не нуждается в постоянном присутствии. В магазинах широкий выбор данных изделий.
- визуальными;
- звуковыми;
- комбинированными.
Безусловно, любой рыболов постоянно занимается совершенствованием своих снастей согласно собственным пониманиям и наклонностям. При этом стоит попробовать все виды сигнализаторов, которые были приведены выше, которые по-разному реагируют на поклевку. Благодаря этому рыбалка станет настоящим творческим процессом, еще более увлекательным и интересным.
Их принцип действия — замыкание и размыкание электрических цепей. Чтобы изготовить самый простой вариант, понадобится несколько деталей. Но при этом важно соблюдать некоторые правила.
- Брелок, который берется за основу, должен быть с определенной мелодией.
- Его крепят к фидеру, а именно к его подставке, но контакты должны находиться в замкнутом состоянии.
- Они выводятся наружу в качестве двух пластинок.
- В области, где находится катушка и первое кольцо, следует зафиксировать фрагмент из пластика (толщина 1 мм).
- Второй конец надо вставить среди выведенных контактов.
Следует понимать, что важным элементом для удачной ловли является именно сигнализатор. Если познакомиться со всеми правилами его изготовления, то можно быстро и легко соорудить его своими руками. Любая модель будет простой в применении и эффективной.
Принцип работы визуальных устройств основывается на применении всевозможных приспособлений, в частности кивка, маячка, светлячка, для определения факта поклевки, делая ее максимально заметной для глаз рыболова. Такая простая конструкция позволяет уменьшить количество напрасных подсечек, сэкономить прикормочную смесь и время.
К наиболее распространенным вариациям визуальных устройств можно отнести: поплавки, кивки, светлячки, трубочки из фольгированной бумаги.
Положительные качества визуальных моделей:
- Оповещение о поклевке объекта ужения.
- Обеспечивает своевременную подсечку рыбы.
- Повышает шансы на количественный и качественный улов.
Несмотря на целый ряд преимуществ, есть и свой недостаток: рассмотреть визуальные сигналы и вовремя отреагировать на них не под силу каждому, особенно начинающим фидеристам. Здесь необходим опыт.
Варианты сигнализаторов
Блиц-советы
- Использование сигнализатора поклевки при охоте на фидер значительно улучшит качество рыбалки, и повысить шансы на улов.
- Для определения аккуратной поклевки пассивной добычи рекомендуется использовать чувствительный кивок. Чтобы изготовить такое приспособление понадобится проволочный материал либо металлическая тонкая пластина. С помощью изоляционной ленты кивок крепится на кончик снасти и через него продевается рабочая нить. Для большей эффективности устройство крепят в боковой части конца рыболовного инструмента.
- Применение светлячков и световых трубочек упрощают процесс слежения за фидером. Чтобы продлить их срок службы рекомендуется после очередной рыбной ловли помещать их в морозильную камеру.
- Боковые сигнализаторы поклевок рекомендуется оснащать предметами яркого окраса, в частности шариком.
- Чтобы придать большей чувствительности бубенчикам, пружину необходимо как можно сильнее растянуть.
Сигнализатор поклевки на фидер – это идеальное решение для определения настоящих поклевок добычи. Устройство не только способствуют своевременной подсечке, но и экономят силы рыболова, избавляя его от напрасных забросов снасти.
